概述
TDMC型脉冲喷吹单机袋除尘器是我公司消化吸收国外同类产品的先进技术,经改进设计而成的小型在线清灰袋除尘器,该除尘器采用高压(0.5—0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术,与国内其它单机相比,具有清灰动能大、效率高的特点。特别是其在线清灰的特性,可使除尘器连续运转,克服了原机械振打停机清灰的特点。本产品体积小、结构紧凑、安装容易、维护方便(外滤式),广泛应用于建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业局部扬尘点的含尘气体净化处理。
该设备主要有以下部分组成:
a 箱体:包括袋室、净气室、花板、滤袋、袋笼、检修门。箱体设计耐压力6000Pa;
b 排气系统:包括风机及风机配用的电机;
c 脉冲喷吹系统:包括主气管、喷气管、脉冲阀;
d 进气方式有两种形式:一种为标准式从灰斗进气,另一种为敞开法兰式进气,
e 排灰部分有两种形式:一种为标准从灰斗经卸灰阀排灰,另一种为敞开法兰式排灰。

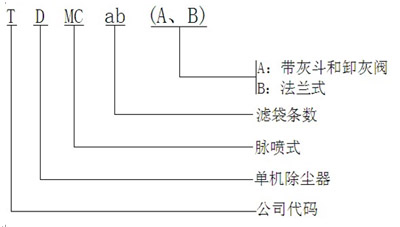

型号说明及主要参数
TDMC单机脉冲袋式除尘器技术参数表
型号
技术参数 |
TDMC-32 |
TDMC-48 |
TDMC-64 |
TDMC-80 |
TDMC-96 |
TDMC-112 |
处理风量
(m3/h) |
1140~1730 |
2160~2600 |
2880~3500 |
3600~4320 |
4320~5200 |
5040~6050 |
过滤风速(m/min) |
1.0~1.2 |
总过滤面积(m2) |
24 |
36 |
48 |
60 |
72 |
84 |
滤袋总数(条) |
32 |
48 |
64 |
80 |
96 |
112 |
除尘器阻力(Pa) |
<1700 |
进口气体含尘浓度(mg/Nm3) |
≤200 |
出口气体含尘浓度(mg/Nm3) |
≤30 |
除尘器承受负压(Pa) |
6000 |
设备阻力( Pa) |
≤1200 |
清灰压缩空气 |
压力(MPa) |
0.5~0.7 |
耗气量(Nm3/min) |
0.11 |
0.11 |
0.16 |
0.21 |
0.26 |
0.31 |
脉冲阀 |
规格 |
1〞 |
数量(个) |
4 |
6 |
8 |
10 |
12 |
14 |
电机型号及功率(kw) |
Y100L-2,
3.0kW |
Y132S1-2,
5.5kW |
Y132S2-2,
7.5kW |
Y160M1-2,
11kW |
Y160M2-2,15kW |
风机型号
(注:风机均为右90°) |
9-19No4A |
9-26No4A |
9-26No4A |
9-26No4.5A |
9-26No5A |
设备重量(kg) |
TDMC(A) |
1600 |
1870 |
2100 |
2650 |
3100 |
3500 |
TDMC(B) |
1450 |
1700 |
1900 |
2400 |
2800 |
3100 |
注:表中所列重量包含风机重量。在向土建提供荷载时,荷载系数为1.2。
