TCDM长袋低压脉冲袋式除尘器是在脉冲喷吹(Jet Pulse)除尘技术的基础上,为满足大风量烟气需要而专门研制的具有九十年代国际先进水平的脉冲袋式除尘器。它可采用离线或在线逐袋喷吹清灰方式,清灰效果好、除尘效率高、排放浓度低,同时还具有处理风量大、运行可靠、维护方便、结构合理、运行阻力低、占地面积小等优点,广泛适用于冶金、钢铁、电力、化工、机械、建材等行业的大风量烟气净化。主要有上部箱体、中部箱体、灰斗、清灰系统、卸灰系统和控制系统等几大部分组成。除尘器采用下进气分室结构,含尘烟气由进风口经中箱体下不进入灰斗,部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗,其他尘粒随气体上升进入各个袋室,经滤袋过滤后,净化后的气体从滤袋内部经过袋口、排气孔、出风口由引风机排入大气,粉尘被阻留在滤袋外面。随着过滤的不断进行,滤袋外面所附积的粉尘不断增加,从而导致除尘器本身的阻力也在逐步升高。当阻力达到一定值时,清灰控制器发出信号,首先令一袋室的提升阀关闭以切断该室的过滤气流,然后打开电磁脉冲阀,压缩空气经气包、脉冲阀、喷吹管上的喷嘴以极短时间(0.2~0.3秒)向滤袋内喷射。压缩空气在滤袋内高速膨胀,使滤袋产生高频振动变形,再加上逆气流的作用,使滤袋外侧所附尘饼变形脱落。在充分考虑了粉尘的沉降时间(保证所脱落的粉尘能够有效的落入灰斗)后,该袋室的提升阀门打开,此袋室恢复到过滤状态,而下一室则进入清灰状态,如此往复直到最后一个袋式清灰结束。

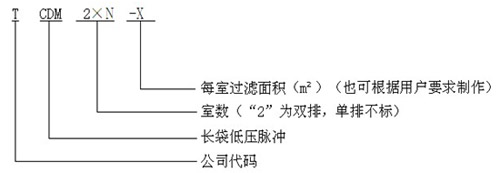

TCDM N-340系列长袋低压脉冲袋式除尘器技术参数表
型号
技术参数 |
TCDM4-340 |
TCDM5-340 |
TCDM6-340 |
TCDM7-340 |
TCDM8-340 |
TCDM9-340 |
TCDM10-340 |
处理风量
(m3/h) |
81600 |
102000 |
122400 |
142800 |
163200 |
183600 |
204000 |
总过滤面积(m2) |
1360 |
1700 |
2040 |
2380 |
2720 |
3060 |
3400 |
除尘器室(个) |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
每室袋数(条) |
140 |
滤袋总数(条) |
560 |
700 |
840 |
980 |
1120 |
1260 |
1400 |
滤袋规格(mm) |
Φ130×6000(也可根据用户要求提供) |
滤袋材质 |
根据烟气性质选用 |
过滤风速(m/min) |
1.0 |
承受负压(Pa) |
≤9000(或根据用户要求) |
设备阻力( Pa) |
<1700 |
漏风率( %) |
≤3 |
允许入口气体最高温度(℃) |
250(或根据所配滤袋定) |
入口气体含尘浓度(g/Nm3) |
≤200 |
出口气体含尘浓度(g/Nm3) |
≤30 |
除尘效率(%) |
>98.8 |
喷吹压力(MPa) |
0.3~0.4 |
压缩空气耗量(m3/min) |
2.7 |
3.4 |
4.1 |
4.8 |
5.5 |
6.1 |
6.8 |
设备总重(t) |
38 |
47 |
56 |
65 |
74 |
83 |
92 |
TCDM 2×N-340系列长袋低压脉冲袋式除尘器技术参数表
型号
技术参数 |
TCDM2×5-340 |
TCDM2×6-340 |
TCDM2×75-340 |
TCDM2×8-340 |
TCDM2×9-340 |
TCDM2×10-340 |
处理风量
(m3/h) |
204000 |
244800 |
285600 |
326400 |
367200 |
408000 |
总过滤面积(m2) |
3400 |
4080 |
4760 |
5440 |
6120 |
6800 |
除尘器室(个) |
10 |
12 |
14 |
16 |
18 |
20 |
每室袋数(条) |
140 |
滤袋总数(条) |
1400 |
1680 |
1960 |
2240 |
2520 |
2800 |
滤袋规格(mm) |
Φ130×6000(也可根据用户要求提供) |
滤袋材质 |
根据烟气性质选用 |
过滤风速(m/min) |
1.0 |
承受负压(Pa) |
≤9000(或根据用户要求) |
设备阻力( Pa) |
<1700 |
漏风率( %) |
≤3 |
允许入口气体最高温度(℃) |
250(或根据所配滤袋定) |
入口气体含尘浓度(g/Nm3) |
≤200 |
出口气体含尘浓度(g/Nm3) |
≤30 |
除尘效率(%) |
>98.8 |
喷吹压力(MPa) |
0.3~0.4 |
压缩空气耗量(m3/min) |
6.8 |
8.2 |
9.6 |
11 |
12.2 |
13.6 |
设备总重(t) |
95 |
114 |
133 |
152 |
171 |
190 |
